◆Cisco Catalyst 3750-E系列交换机
Cisco Catalyst 3750-E系列交换机

Cisco Catalyst 3750-E系列交换机配备了StackWise Plus的Cisco® Catalyst® 3750-E系列交换机(图1)是一个企业级独立式可堆叠配线间交换机系列,  支持安全融合应用的部署,并能根据网络和应用需求的发展,最大限度地保护投资。通过将10/100/1000和以太网供电(PoE)配置与万兆以太网上行链路相结合,Cisco Catalyst 3750-E能够支持IP语音、无线和视频等应用,提高了员工生产率。

Cisco Catalyst 3750-E系列的主要特性


  • Cisco TwinGig转换器模块,将上行链路从千兆以太网移植到万兆以太网
  • PoE配置,为所有48个端口提供了15.4W PoE
  • StackWise Plus提供了易用性和永续性,吞吐率高达64 Gbps
  • 模块化电源,可带外部可用备份电源
  • 在硬件中提供IPv6路由、组播路由和访问控制列表(ACL)
  • 带外以太网管理端口,以及RS-232控制台端口

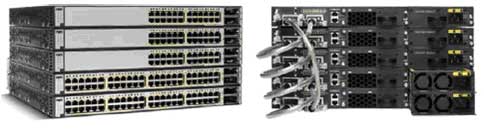

图 1. Cisco Catalyst 3750-E系列交换机(前视图和后视图)


交换机配置

表1列出了Cisco Catalyst 3750-E系列交换机配置。

特性 说明
Cisco Catalyst 3750E-24TD 24个以太网10/100/1000端口和2个×2万兆以太网上行链路
Cisco Catalyst 3750E-24PD 24个以太网10/100/1000端口,带PoE,2个×2万兆以太网上行链路
Cisco Catalyst 3750E-48TD 48个以太网10/100/1000端口和2个X2万兆以太网上行链路
Cisco Catalyst 3750E-48PD 48个以太网10/100/1000端口,带PoE,2个×2万兆以太网上行链路


Cisco Catalyst 3750E-48PD-F

48 个以太网10/100/1000端口,每个端口支持15.4W PoE,2个×2万兆以太网上行链路


Cisco Catalyst 3750-E软件

Cisco Catalyst 3750-E系列配备IP Base或IP Services特性集。IP Base特性集包括高级服务质量(QoS)、一套安全特性、限速、访问控制列表以及基本的静态和路由信息协议(RIP)路由功能。IP Services特性集则提供一组更加丰富的企业级功能,包括先进的、基于硬件的IP单播和组播路由——EIGRP、OSPF、BGP、PIM等。此外,它还提供了一个Advanced IP Services特性集支持IPv6路由。

通过Cisco IOS®软件激活功能,客户能够透明地升级Cisco Catalyst 3750-E系列交换机中的软件特性集。软件激活能够授权和支持Cisco IOS软件特性集。交换机中包含一个特殊的文件,称之为许可证文件,当交换机启动时Cisco IOS软件将对其进行检查。Cisco IOS软件能根据许可证的类型,激活相应的特性集。许可证类型能够改变或升级,以激活不同的特性集。

投资保护

Catalyst 3750-E系列交换机与Cisco Catalyst 3750系列交换机兼容,客户能通过堆叠它们,来保护Cisco Catalyst 3750系列交换机的现有投资。Cisco TwinGig小型可插拔(SFP)转换器模块使客户能够根据业务需要从千兆以太网移植到万兆以太网上行链路,无需升级交换机,从而进一步保护了客户的Cisco Catalyst 3750-E系列交换机投资。

Cisco StackWise Plus技术

Cisco StackWise Plus技术是在获得了极大成功的StackWise®技术的基础上构建的,后者是一种针对千兆以太网设计的出色堆叠架构。StackWise技术适用于设备的添加、卸载和重新部署,并能保持稳定的性能。堆叠就像是一台交换设备,由从其成员交换机中挑选出的一台主交换机进行管理。主交换机能够自动创建和更新所有交换列表和可选的路由列表。处于工作状态的堆叠能接纳新的成员或卸载旧设备,不会中断服务。StackWise创建了一个由多达9台交换机构成的高度永续的统一系统,利用单一IP地址、单一Telnet进程、单一命令行接口(CLI)、自动版本检查、自动配置等特性简化了管理。StackWise Plus支持StackWise的所有特性,能够向后兼容现有Cisco Catalyst 3750系列交换机,并将系统吞吐率提高至64 Gbps。StackWise Plus还能支持Cisco Catalyst 3750-E系列交换机的本地交换功能。从Cisco Catalyst 3750-E系列交换机某个端口进入并将从该交换机另一端口输出的本地交换数据包,不必再经过堆叠环,从而提高了交换机的转发性能。

万兆以太网上行链路和Cisco TwinGig SFP转换器

Cisco Catalyst 3750-E为高带宽应用提供了线速万兆以太网上行链路端口,能够消除拥塞,确保数据的顺利分发。TwinGig SFP转换器(见图2)能将1个万兆以太网X2接口转换成2个千兆以太网小型可插拔(SFP)端口。因此,客户能够在开始时使用配备千兆以太网上行链路的交换机,然后,随着业务需求的发展再部署万兆以太网上行链路,无需升级接入层。

图 2. Cisco TwinGig适配器能将1个万兆以太网X2接口转换成2个千兆以太网SFP接口

模块化电源

Cisco Catalyst 3750-E系列交换机拥有一个电源插槽,能够支持下列电源。PoE交换机需要一个PoE电源。仅处理数据的交换机能够利用下列任一种电源:

  • C3K-PWR-1150WAC: 12WAC电源,带740W PoE
  • C3K-PWR-750WAC: 750WAC电源,用于24端口交换机,带370W PoE
  • C3K-PWR-265WAC: 265WAC电源,用于48或24端口交换机,无PoE
  • C3K-PWR-265WDC: 265WDC电源,用于48或24端口交换机,无PoE

Cisco Catalyst 3750-E系列交换机和Cisco RPS 2300冗余电源系统相结合,能够透明地防范内部电源故障,与不间断电源(UPS)系统相结合,则能够防止断电,因此,语音和数据融合网络可获得最高的电源可用性。利用RPS 2300提供备用电源,Cisco Catalyst 3750-E系列交换机电源能够实现热插拔。表3列出了电源兼容性参数。

以太网供电

Cisco Catalyst 3750-E系列能为包含思科 IP电话和Cisco Aironet®无线局域网(WLAN)接入点、以及任何符合IEEE 802.3af的终端设备提供更低总拥有成本(TCO)的部署。以太网供电免除了为每个PoE设备提供墙壁电源的需要,且节省了IP电话和无线局域网部署中的额外电线成本。Cisco Catalyst 3750-E 24端口PoE配置能同时支持24个15.4W的全功率PoE端口,达到最高设备功率支持。Cisco Catalyst 3750-E 48端口PoE配置能够利用可选的1150W电源,支持48个15.4W同步全功率 PoE端口。对于无需最高电源的部署,可利用较小的电源实施Cisco Catalyst智能电源管理,支持24个15.4W的端口、48个7.7W的端口或两者间的任意组合。

冗余电源系统

Cisco Catalyst 3750-E系列交换机支持新一代冗余电源系统(RPS) 2300。 RPS 2300能为6台相连Cisco Catalyst 3750-E系列交换机中的2台同时提供透明的备用电源,提高了数据、语音和视频融合网络的可用性。在交换机由RPS 2300供电时,能拨出故障电源。

主要特性和优势

易用性:部署

处于工作状态的堆叠能够自行管理、自行配置。需要添加或卸载交换机时,主交换机自动将堆叠中运行的Cisco IOS软件装载至新的交换机,加载全局配置参数,根据变更更新所有路由列表。更新内容将统一、同时地提供给堆叠的所有成员。

Cisco Catalyst 3750-E系列能够将9台交换机堆叠成一个逻辑单元,共提供468个以太网10/100/1000端口、432个PoE 10/100/1000端口,或18个万兆以太网端口。各种10/100/1000端口可根据网络发展的需要进行任意组合。
其他易用特性包括(但不仅限于):

  • Smartports能够利用思科推荐的安全和QoS特性最佳实践进行快速、方便的配置,这些最佳实践蕴含了思科多年的联网经验。
  • 利用DHCP,由一个引导服务器对多个交换机进行自动配置,从而简化了交换机的部署。
  • 自动的QoS(AutoQoS)能够通过发布用于检测思科IP电话、区分流量类别和配置出口队列的接口和全局交换机命令,简化VoIP网络的QoS设置。
  • 当主交换机收到新的软件版本时,主交换机配置管理可确保所有交换机自动更新。自动的软件版本检查和更新能够确保堆叠的所有成员拥有相同的软件版本。
  • 所有端口上的自动协商功能可以自动地选择半双工或者全双工传输模式,以优化带宽。
  • DTP能够在所有交换机端口上实现动态端口中继设置。
  • AgP能够自动创建思科快速EtherChannel®群组或者千兆EtherChannel群组,以便连接到另外一个交换机、路由器或者服务器。
  • LACP让用户能够利用符合IEEE 802.3ad的设备创建以太网通道。这种功能类似于思科EtherChannel技术和PAgP。
  • 如果错误地接上了不正确的电缆类型(交叉或者直通),自动MDIX(依赖于介质的接口交叉)能够自动地调整发送和接收对。

以太网供电

Cisco Catalyst 3750-E系列能为包含思科 IP电话和Cisco Aironet®无线局域网(WLAN)接入点、以及任何符合IEEE 802.3af的终端设备提供更低总拥有成本(TCO)的部署。以太网供电免除了为每个PoE设备提供墙壁电源的需要,且节省了IP电话和无线局域网部署中的额外电线成本。Cisco Catalyst 3750-E 24端口PoE配置能同时支持24个15.4W的全功率PoE端口,达到最高设备功率支持。Cisco Catalyst 3750-E 48端口PoE配置能够利用可选的1150W电源,支持48个15.4W同步全功率 PoE端口。对于无需最高电源的部署,可利用较小的电源实施Cisco Catalyst智能电源管理,支持24个15.4W的端口、48个7.7W的端口或两者间的任意组合。
